Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Suntech |
Πιστοποίηση: | ISO9001,CCC |
Αριθμό μοντέλου: | ACSR |
Ποσότητα παραγγελίας min: | 1000M |
---|---|
Τιμή: | Get the newest price |
Συσκευασία λεπτομέρειες: | Εξαγόμενη ξύλινη περίπτωση ή εμπορευματοκιβώτια |
Χρόνος παράδοσης: | 15-20 εργάσιμες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 3000ton/month |
Όνομα: | Χάλυβας αγωγών αργιλίου που ενισχύεται | Τύπος: | Γυμνός |
---|---|---|---|
Χρήση: | Γραμμή μετάδοσης | Υλικό μόνωσης: | Αριθ. |
Εκτιμημένη τάση: | 220kv | Αγωγός: | AAC/ACSR/AAAC |
Υψηλό φως: | Γυμνός χάλυβας αγωγών αλουμινίου Acsr που ενισχύεται,Υπερυψωμένο γυμνό καλώδιο αργιλίου,Ο χάλυβας ενίσχυσε όλο τον αγωγό κραμάτων αργιλίου |

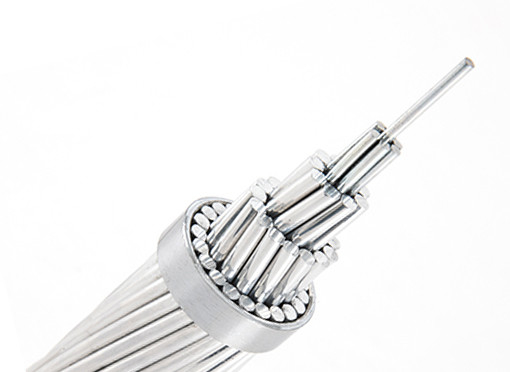

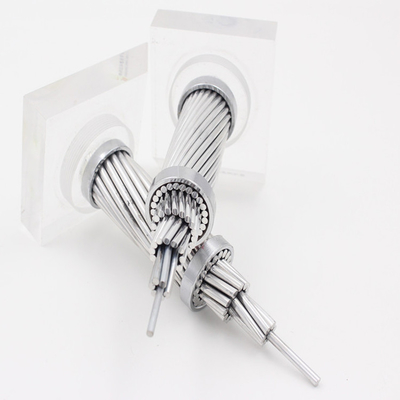

Ο χάλυβας αγωγών αλουμινίου που ενισχύεται (ACSR) είναι ομόκεντρα προσαραγμένος αγωγός με ένα ή περισσότερα στρώματα του σκληρού συρμένου καλωδίου αλουμινίου 1350-H19 στο γαλβανισμένο πυρήνα χαλύβδινων συρμάτων. Ο πυρήνας μπορεί να είναι ενιαίο καλώδιο ή προσαραγμένος ανάλογα με το μέγεθος. Το καλώδιο πυρήνων χάλυβα είναι διαθέσιμο galvanization κατηγορίας Α, Β ή κατηγορίας Γ για την προστασία διάβρωσης. Η πρόσθετη προστασία διάβρωσης είναι διαθέσιμη μέσω της εφαρμογής του λίπους στον πυρήνα ή της έγχυσης του ολοκληρωμένου αγωγού με το λίπος.
Το ποσοστό του χάλυβα και του αλουμινίου σε έναν αγωγό ACSR μπορεί να επιλεχτεί βασισμένος στη μηχανική δύναμη και την τρέχουσα ικανότητα μεταφοράς που απαιτούνται από κάθε εφαρμογή.
Οι αγωγοί ACSR αναγνωρίζονται για το αρχείο τους οικονομίας, αξιοπιστίας και ευνοϊκής αναλογίας δύναμης/βάρος. Οι αγωγοί ACSR συνδυάζουν την ελαφριά και καλή αγωγιμότητα του αλουμινίου με την υψηλή εκτατή δύναμη και την τραχύτητα του χάλυβα. Στο σχέδιο γραμμών, αυτό μπορεί να παρέχει στις υψηλότερες εντάσεις, να κρεμήσει λιγότερο, και τα πιό μακροχρόνια μήκη έκτασης από αποκτήσιμα τους περισσότερους άλλους τύπους υπερυψωμένων αγωγών.
Κατασκευή και ανεφοδιασμός ACSR Midal στα μη ανταλλάξιμα ξύλινα/εξέλικτρα χάλυβα ή επιστρεπτέα εξέλικτρα χάλυβα ανάλογα με την απαίτηση πελατών.
Τεχνικά χαρακτηριστικά ACSR βασισμένα στις τυποποιημένες BS 215
Όνομα κώδικα | Ονομαστική περιοχή αργιλίου | Προσάραξη και διάμετρος καλωδίων | Τμηματική περιοχή του αργιλίου | Συνολική τμηματική περιοχή | Περ. γενική διάμετρος | Περ. μάζα | Υπολογισμένη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σε 20Oc | Υπολογισμένο σπάζοντας φορτίο | |
Al | Χάλυβας | ||||||||
χιλ.2 | Κανένα /mm | χιλ.2 | χιλ.2 | χιλ. | kg/km | ωμ το /km | kN | ||
ΚΟΥΝΕΛΙ | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0,5426 | 18.35 |
ΣΚΥΛΙ | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0,2733 | 32.7 |
ΛΥΚΟΣ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0,1828 | 69.2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0,1815 | 35.7 |
ΛΥΓΞ | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0,1576 | 79.8 |
ΖΕΒΡΑ | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0,0674 | 131.9 |
Τεχνικά χαρακτηριστικά ACSR βασισμένα σε τυποποιημένο ASTM Β 232
Όνομα κώδικα |
Ονομαστικός AWG/MCM |
Προσάραξη και διάμετρος καλωδίων | Τμηματική περιοχή του αλουμινίου | Συνολική τμηματική περιοχή | Περ. γενική διάμετρος | Περ. μάζα | Υπολογισμένη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σε 20Oc | Υπολογισμένο σπάζοντας φορτίο | |
Al | Χάλυβας | ||||||||
Κανένα /mm | χιλ.2 | χιλ.2 | χιλ. | kg/km | Ω/km | kN | |||
Τουρκία | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
Κύκνος | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
Σπουργίτι | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0,8535 | 12.7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15.85 |
Κοράκι | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0,5364 | 19.32 |
Ορτύκια | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0,4255 | 23.62 |
