Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Suntech |
Πιστοποίηση: | ISO9001,CCC |
Αριθμό μοντέλου: | AAAC |
Ποσότητα παραγγελίας min: | 1000M |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | Εξαγόμενη ξύλινη περίπτωση ή εμπορευματοκιβώτια |
Χρόνος παράδοσης: | 10-15 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 3000ton/month |

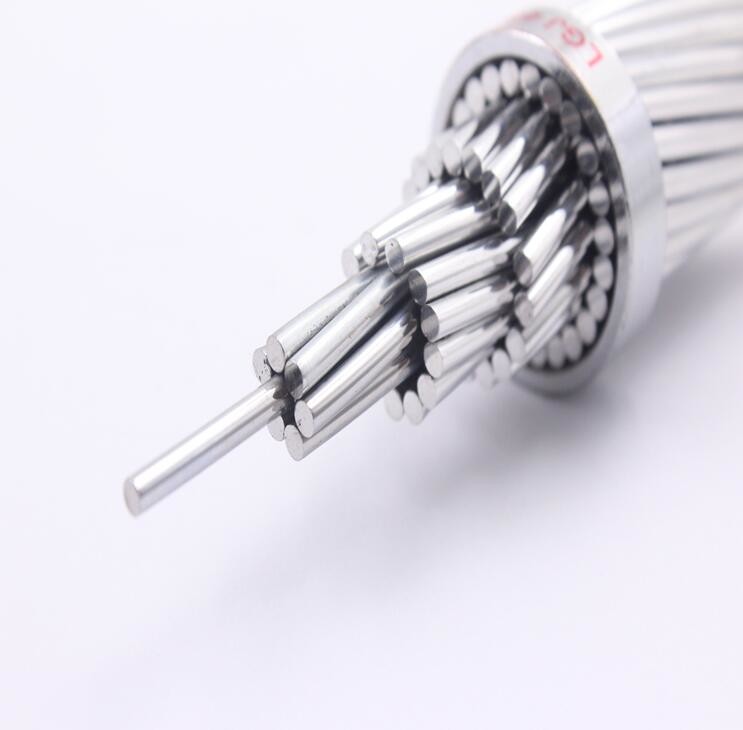

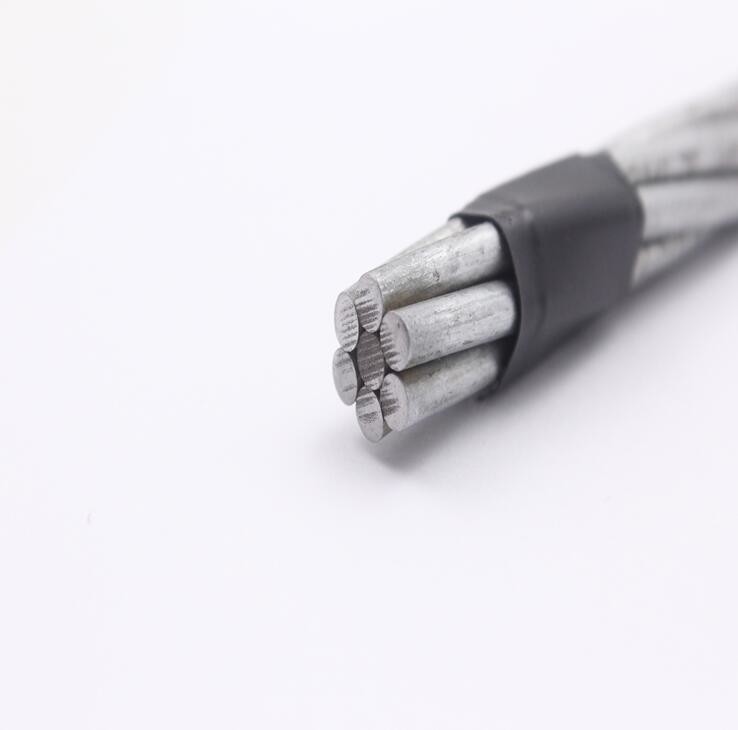

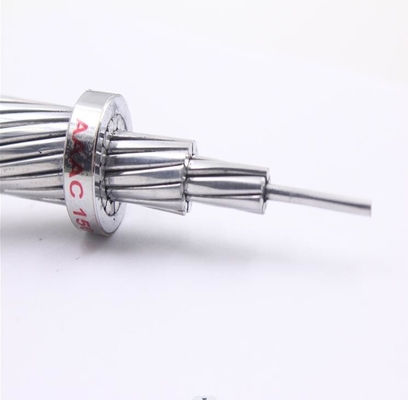

Όνομα: | Ηλεκτρικό καλώδιο Aaac | Τύπος: | Γυμνός |
---|---|---|---|
Εφαρμογή: | Υπερυψωμένος | Υλικό μόνωσης: | Αριθ. |
Εκτιμημένη τάση: | 220kv | Αγωγός: | AAC/ACSR/AAAC |
Υψηλό φως: | Αγωγός κραμάτων αργιλίου ASTM B399,Ηλεκτρικός αγωγός κραμάτων αργιλίου,Γυμνό ηλεκτρικό καλώδιο AAAC |
Εφαρμογή: Γραμμή μετάδοσης και σύστημα υποσταθμών
Ο αγωγός Invar που γίνεται είναι ένα είδος ειδικού υπερυψωμένου αγωγού που προσαράσσουν με τον υψηλής αντοχής αργίλιο-ντυμένο invar πυρήνα και το έξοχο θερμικό ανθεκτικό καλώδιο κραμάτων αργιλίου. Εκμεταλλεύεται το χαμηλό γραμμικό συντελεστή επέκτασης του invar υλικού που κάνει «χαμηλού να κρεμήσει» και χρησιμοποιεί ένα θερμικό ανθεκτικό κράμα αργιλίου για να έχει «large-capacity», αξιοποιώντας πλήρως τους αρχικούς πόρους γραμμών και πύργων μετάδοσης και σώζοντας το διάστημα. Έχει το χαρακτηριστικό γνώρισμα του διπλασιασμού της ικανότητας με την ίδια διάμετρο και το ίδιο πράγμα να κρεμήσει, οι οποίες μπορούν να εξασφαλίσουν μετάδοση δύναμης στη μέγιστη εποχή.
Τύπος αγωγών:
6201 τεχνικά χαρακτηριστικά AAAC βασισμένα σε ASTM B399
Όνομα κώδικα | Περιοχή | /Diameter αριθ. | γενική διάμετρος | Περ. μάζα | Υπολογισμένο σπάζοντας φορτίο | |
Ονομαστικός | Πραγματικός | |||||
Mcm | Χιλ. 2 | ΚΑΝΕΝΑ /mm | χιλ. | Kg/km | kN | |
Arkon | 30.58 | 15.48 | 7/1.68 | 5.04 | 42.7 | 4.92 |
Alton | 48.69 | 24.71 | 7/2.12 | 6.35 | 68 | 7.84 |
Ames | 77.47 | 39.22 | 7/2.67 | 8.02 | 108 | 12.45 |
Azusa | 123.3 | 62.38 | 7/3.37 | 10.11 | 172 | 18.97 |
Αναχάιμ | 155.4 | 78.65 | 7/3.78 | 11.35 | 217 | 23.93 |
Amherst | 195.7 | 99.22 | 7/4.25 | 12.75 | 273 | 30.18 |
Συμμαχία | 246.9 | 125.1 | 7/4.77 | 14.31 | 345 | 38.05 |
Λόφος | 312.8 | 158.6 | 19/3.26 | 16.3 | 437 | 48.76 |
Κάιρο | 465.4 | 235.8 | 19/3.98 | 19.88 | 650 | 69.48 |
Darien | 559.5 | 283.5 | 19/4.36 | 21.79 | 781 | 83.52 |
Πυρόλιθος | 740.8 | 375.3 | 37/3.59 | 25.16 | 1035 | 108.21 |
AAAC ΌΛΟΣ Ο ΑΓΩΓΌΣ ASTM BA399 ΚΡΑΜΆΤΩΝ ΑΡΓΙΛΊΟΥ
Περιοχή | /Diameter αριθ. | γενική διάμετρος | Περ. μάζα | Υπολογισμένο σπάζοντας φορτίο | Ανώτατη αντίσταση D.C σε 20oC | |
Ονομαστικός | Πραγματικός | |||||
AWG/MCM | Χιλ. 2 | ΚΑΝΕΝΑ /mm | χιλ. | Kg/km | kN | Ohm/km |
6 | 13.3 | 7/1.55 | 4.67 | 37 | 4.22 | 2.5199 |
4 | 21.15 | 7/1.96 | 5.89 | 58 | 6.71 | 1.5824 |
2 | 33.63 | 7/2.47 | 7.42 | 93 | 10.68 | 0,9942 |
1/0 | 53.48 | 7/3.119 | 9.36 | 148 | 16.97 | 0,6256 |
2/0 | 67.42 | 7/3.5 | 10.51 | 186 | 20.52 | 0,4959 |
3/0 | 85.03 | 7/3.9 | 11.8 | 234 | 25.86 | 0,3936 |
4/0 | 107.23 | 7/4.4 | 13.26 | 296 | 32.63 | 0,3119 |
250 | 126.66 | 19/2.91 | 14.57 | 349 | 38.93 | 0,2642 |
300 | 152.1 | 19/3.19 | 16.97 | 419 | 46.77 | 0,2199 |
350 | 177.35 | 19/3.44 | 17.24 | 489 | 52.25 | 0,1887 |
400 | 202.71 | 19/3.68 | 18.43 | 559 | 59.74 | 0,1650 |
450 | 228 | 19/3.9 | 19.55 | 629 | 67.19 | 0,1467 |
500 | 253.35 | 19/4.12 | 20.6 | 698 | 74.64 | 0,1321 |
