Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Suntech |
Πιστοποίηση: | ISO9001,CCC |
Αριθμό μοντέλου: | ACSR |
Ποσότητα παραγγελίας min: | 2000m |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | Εξαγόμενη ξύλινη περίπτωση ή εμπορευματοκιβώτια |
Χρόνος παράδοσης: | 10-15 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 3000ton/month |
Όνομα: | Χάλυβας αγωγών αργιλίου που ενισχύεται | Τύπος: | Γυμνός |
---|---|---|---|
ΕΦΑΡΜΟΓΗ: | Γραμμή μετάδοσης | Υλικό μόνωσης: | Αριθ. |
Πρότυπα: | Κρατικό πλέγμα, σταθμός παραγωγής ηλεκτρικού ρεύματος | Υλικό: | Αργίλιο |
Υψηλό φως: | Γυμνό καλώδιο αργιλίου ACSR,Ενισχυμένος χάλυβας αγωγός κραμάτων αργιλίου,Γυμνός αγωγός αλουμινίου γραμμών μετάδοσης |

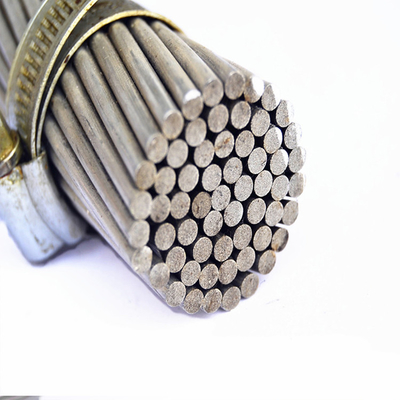

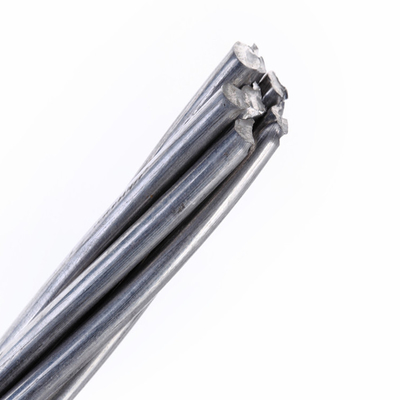

Γυμνός αγωγός aac/acsr/aaac
1 εφαρμογή
(AAC και ACSR) έχει χρησιμοποιηθεί ευρέως στις γραμμές μετάδοσης ισχύος με τα διάφορα επίπεδα τάσης, επειδή έχουν τέτοια καλά χαρακτηριστικά όπως την απλή δομή, την κατάλληλες εγκατάσταση και τη συντήρηση, μεγάλη ικανότητα μετάδοσης χαμηλότερου κόστους. Και είναι επίσης κατάλληλοι για στις κοιλάδες ποταμών και τις θέσεις όπου τα ειδικά γεωγραφικά χαρακτηριστικά γνωρίσματα υπάρχουν.
2 απόδοση υπηρεσιών
(1).The η επιτρεπτή μακροπρόθεσμη λειτουργούσα θερμοκρασία για τον εναέριο αγωγό είναι 70Oc.
(2).Under η περίσταση ότι το σπάνιο κλίμα εμφανίζεται και ποσοστό κάλυψης πάγου χαμηλό στη βαριά περιοχή πάγου, η μεγαλύτερη πίεση του καλωδίου στο χαμηλότερο σημείο κρεμά δεν πρέπει να υπερβεί 60% της βραχυπρόθεσμης καταστρεπτικής δύναμης.
οι συνδέοντας αγωγοί (3).When, ο αγωγός εκτός από το συνδέοντας σωλήνα δεν μπορούν να είναι προεξέχοντες. Διαφορετικά, η δύναμη στους λειτουργούντες αγωγούς θα θιχτεί. Αφότου είναι οι συνδετήρες εγκαταστήστε, ο συνδέοντας σωλήνας πρέπει να χρωματιστεί από το moisture-proof βερνίκι προκειμένου να το προστατεύσει από τη διάβρωση.
Τεχνικά χαρακτηριστικά ACSR βασισμένα στις τυποποιημένες BS 215
Όνομα κώδικα | Ονομαστική περιοχή αργιλίου | Προσάραξη και διάμετρος καλωδίων | Τμηματική περιοχή του αργιλίου | Συνολική τμηματική περιοχή | Περ. γενική διάμετρος | Περ. μάζα | Υπολογισμένη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σε 20Oc | Υπολογισμένο σπάζοντας φορτίο | |
Al | Χάλυβας | ||||||||
χιλ.2 | Κανένα /mm | χιλ.2 | χιλ.2 | χιλ. | kg/km | ωμ το /km | kN | ||
ΚΟΥΝΕΛΙ | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0,5426 | 18.35 |
ΣΚΥΛΙ | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0,2733 | 32.7 |
ΛΥΚΟΣ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0,1828 | 69.2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0,1815 | 35.7 |
ΛΥΓΞ | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0,1576 | 79.8 |
ΖΕΒΡΑ | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0,0674 | 131.9 |
Τεχνικά χαρακτηριστικά ACSR βασισμένα σε τυποποιημένο ASTM Β 232
Όνομα κώδικα |
Ονομαστικός AWG/MCM |
Προσάραξη και διάμετρος καλωδίων | Τμηματική περιοχή του αλουμινίου | Συνολική τμηματική περιοχή | Περ. γενική διάμετρος | Περ. μάζα | Υπολογισμένη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σε 20Oc | Υπολογισμένο σπάζοντας φορτίο | |
Al | Χάλυβας | ||||||||
Κανένα /mm | χιλ.2 | χιλ.2 | χιλ. | kg/km | Ω/km | kN | |||
Τουρκία | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
Κύκνος | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
Σπουργίτι | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0,8535 | 12.7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15.85 |
Κοράκι | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0,5364 | 19.32 |
Ορτύκια | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0,4255 | 23.62 |
