Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Suntech |
Πιστοποίηση: | ISO and CE |
Αριθμό μοντέλου: | 660mm X100mm |
Ποσότητα παραγγελίας min: | 1pcs |
---|---|
Τιμή: | Get newest price |
Συσκευασία λεπτομέρειες: | Εξαγόμενη ξύλινη περίπτωση ή εμπορευματοκιβώτια |
Χρόνος παράδοσης: | 7-10 ημέρες μετά από την πληρωμή |
Όροι πληρωμής: | L/C, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 6000 σύνολα το μήνα |
Περιγραφή: | Σύνδεση του φραγμού τροχαλιών | Sheaves διάμετρος: | 660mm |
---|---|---|---|
Εσωτερική Sheaves διάμετρος: | 560mm | Αγωγός DIA: | Maz 30mm |
Ικανότητα: | 20kn-60kn | Όνομα προϊόντων: | γραμμή μετάδοσης που δένει με σπάγγο το φραγμό |
Υψηλό φως: | Sheave 660mm νάυλον φραγμός τροχαλιών,400KV Sheave γραμμών μετάδοσης φραγμός τροχαλιών,400KV γραμμή μετάδοσης που δένει με σπάγγο το φραγμό |

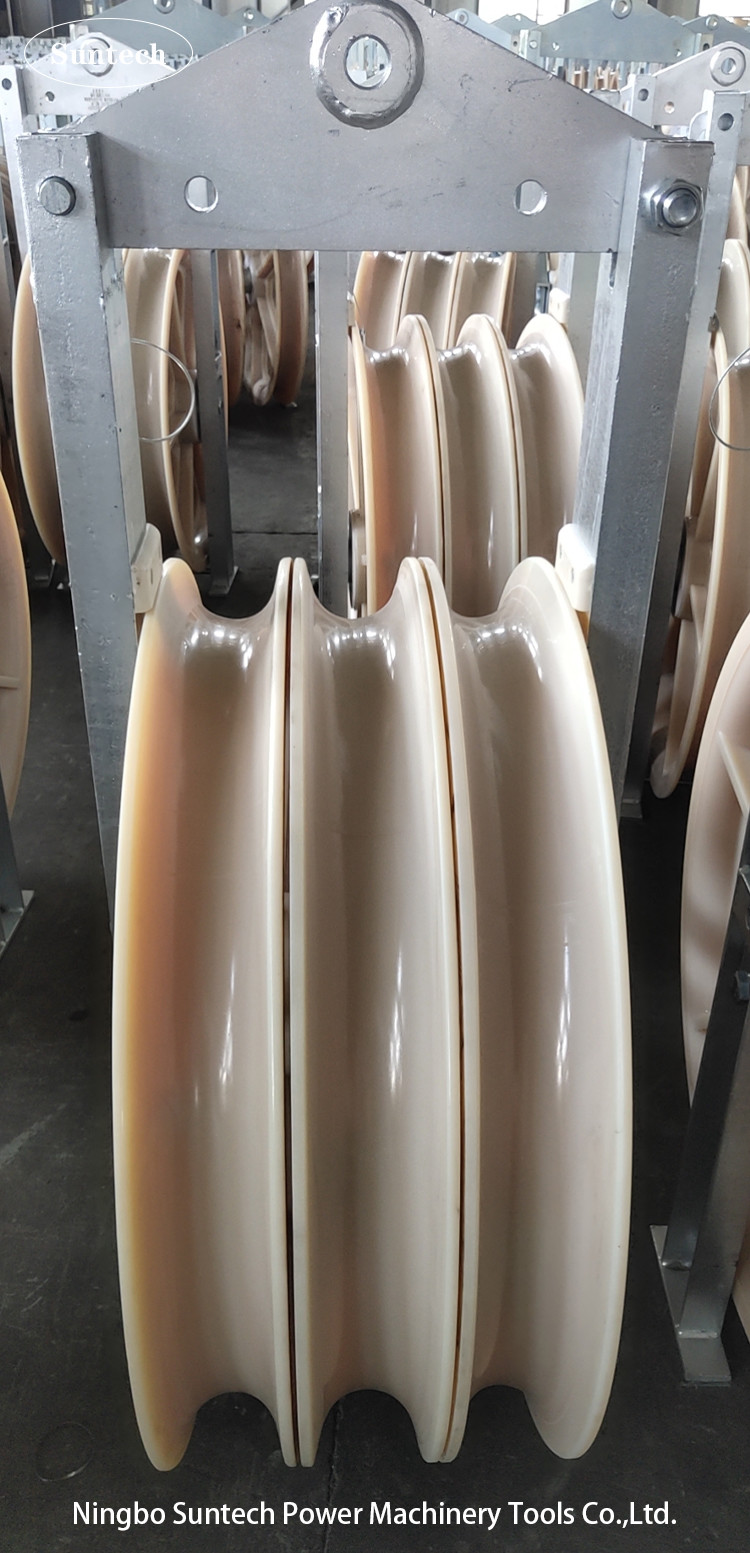

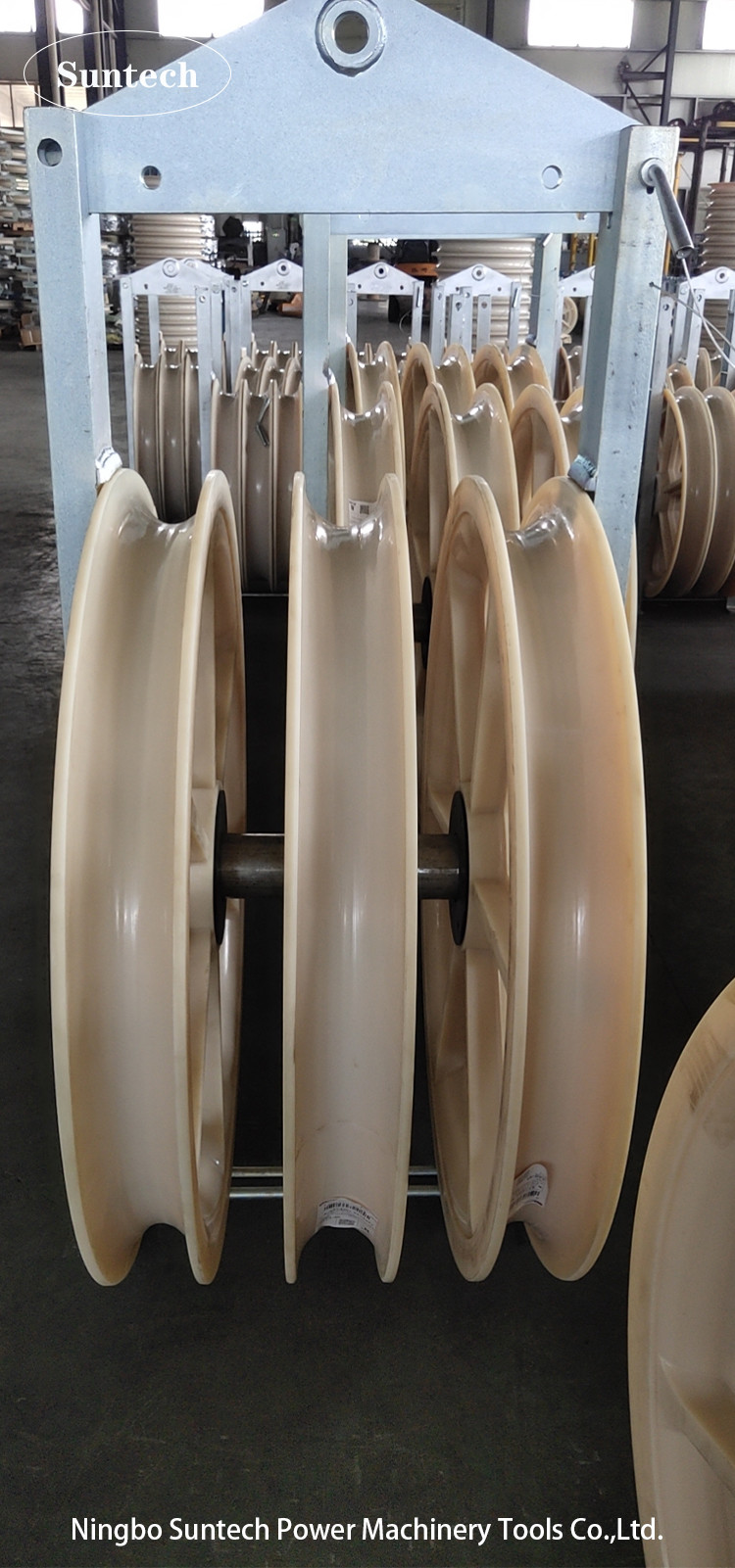

400 Kv γραμμή μετάδοσης που δένει με σπάγγο Sheave 660 χιλ. το νάυλον φραγμό τροχαλιών
Ο υπερυψωμένος αγωγός 660MM που δένει με σπάγγο τους φραγμούς χρησιμοποιείται για την υπερυψωμένη σύνδεση αγωγών ή OPGW γραμμών transmisson.
Sheave γίνεται στο κράμα αργιλίου που ευθυγραμμίζεται με το νεοπρένιο ή το υψηλής αντοχής νάυλον MC.
Αγωγός γραμμών μετάδοσης 660MM υπερυψωμένος που δένει με σπάγγο τους φραγμούς
Στοιχείο αριθ. | Πρότυπο |
Σειρά μεγέθους ACSR (χιλ. ²) |
Λειτουργώντας φορτίο (KN) |
Βάρος (κλ) | Υλικό Sheave |
10121 | SHD660 | 400-500 | 20 | 30 | Κράμα αργιλίου |
10124 | SHDN660 | 400-500 | 20 | 24 | Νάυλον MC |
10122 | SHS660 | 400-500 | 40 | 106 |
Κεντρικός χάλυβας ή νάυλον sheave, δευτερεύον sheave Αργίλιο που ευθυγραμμίζεται με το νεοπρένιο |
10125 | SHSLN660 | 400-500 | 40 | 92 | |
10127 | SHSQN660 | 400-500 | 40 | 76 | Νάυλον MC |
10123 | SHW660 | 400-500 | 60 | 150 | Κράμα αργιλίου που ευθυγραμμίζεται με το νεοπρένιο |
10126 | SHWLN660 | 400-500 | 60 | 120 | |
10128 | SHWQN660 | 400-500 | 60 | 110 | Νάυλον MC |
10129 | SHQZ660 | 400-500 | 80 | 260 |
Κεντρικός χάλυβας, sheave αγωγών νάυλον ή κράμα αργιλίου |
10130 | SHQ660A | 400-500 | 80 |
190 |
Εφαρμογή: Είναι κατάλληλο σε ενιαίο, δύο ή τρία, τέσσερα προσαραγμένο αργίλιο σειράς και αγωγοί ACSR στις δομές εφαπτομένης.
Τα μανίκια συμπίεσης, οι συνδετήρες στροφέων, και το τράβηγμα των συνδετήρων σχοινιών μπορούν να περάσουν μέσω του αυλακιού.
Sheave γίνεται στο κράμα αργιλίου ή το υψηλής αντοχής νάυλον.
Sheave κραμάτων αργιλίου μεγέθους 508X75 χιλ. μπορεί να ευθυγραμμιστεί με το νεοπρένιο.
Σημείωση:
1. Η συναρμολόγηση γάντζων, η στρογγυλή συναρμολόγηση ματιών, και clevis η συναρμολόγηση είναι προαιρετικές, παρακαλώ διευκρινίστε κατά το διαταγή. Οι προσαρμοσμένοι φραγμοί θα μπορούσαν να παρασχεθούν κατόπιν αιτήσεως.
Το στοιχείο στο πρότυπο σημαίνει την εξωτερική διάμετρο sheave Χ πλάτος sheave (χιλ.).
2. Όλα sheaves τοποθετούνται στα ρουλεμάν. Το πλαίσιο των φραγμών γίνεται στο γαλβανισμένο χάλυβα.
Υπερυψωμένη μεγάλη διάμετρος γραμμών μετάδοσης που δένει με σπάγγο τους φραγμούς
Στοιχείο αριθ. | Πρότυπο | Αριθ. Sheaves |
Εκτιμημένο φορτίο (KN) |
Διάμετρος του αυλακιού/ Μέγεθος αγωγών |
Βάρος (κλ) | Υλικό |
Εξωτερικό Dia. /πλάτος Από Sheave |
10101 | SHD-508x75 | 1 | 20 |
Φ408mm/ ACSR400 χιλ. ² |
22.5 | Αργίλιο |
Φ508mm/75mm
|
10102 | SHS-508x75 | 3 | 40 | 86 | Κεντρικός sheave χάλυβας | ||
10103 | SHW-508x75 | 5 | 60 | 108 | |||
10104 | SHDN-508x75 | 1 | 20 | 18.5 | Νάυλον | ||
10105 | SHSLN-508x75 | 3 | 40 | 51.5 | Κεντρικό sheave νάυλον | ||
10106 | SHWLN-508x75 | 5 | 60 | 91.5 | |||
10107 | SHSQN-508x75 | 3 | 40 | 60 | Νάυλον | ||
10108 | SHWQN-508x75 | 5 | 60 | 75 | |||
10121 | SHD-660x100 | 1 | 20 |
Φ560mm/ ACSR400 - 500 χιλ. ² |
30 | Αργίλιο |
Φ830mm/110mm
|
10122 | SHS-660x100 | 3 | 40 | 106 | Κεντρικός sheave χάλυβας | ||
10123 | SHW-660x100 | 5 | 60 | 136 | |||
10124 | SHDN-660x100 | 1 | 20 | 20 | Νάυλον | ||
10125 | SHSN-660x100 | 3 | 40 | 92 | Κεντρικό sheave νάυλον | ||
10126 | SHWN-660x100 | 5 | 60 | 120 | |||
10127 | SHSQN-660x100 | 3 | 40 | 85 | Νάυλον | ||
10128 | SHWQN-660x100 | 5 | 60 | 100 | |||
10141 | SHDN-822x110 | 1 | 30 |
Φ710mm/ ACSR500 - 630 χιλ. ² |
25 | Νάυλον |
Φ916mm/110mm
|
10142 | SHSQN-822x110 | 3 | 60 | 130 | Κεντρικό sheave νάυλον | ||
10143 | SHWQN-822x110 | 5 | 90 | 180 | |||
10144 | SHSQN-822x110 | 3 | 60 | 100 | Νάυλον | ||
10145 | SHWQN-822x110 | 5 | 90 | 130 | |||
10151 | SHDN-916x110 | 1 | 50 |
Φ800mm/ ACSR720 - 800 χιλ. ² |
45 | Νάυλον | |
10152 | SHSQN-916x110 | 3 | 80 | 140 | |||
10153 | SHWQN-916x110 | 5 | 150 | 235 |
Εφαρμογή: Είναι κατάλληλο προσαραγμένους στους σειρά αγωγούς αργιλίου και ACSR στις δομές εφαπτομένης. Μανίκια συμπίεσης, συνδετήρες στροφέων,
και το τράβηγμα των συνδετήρων σχοινιών μπορεί να περάσει μέσω του αυλακιού. Sheave γίνεται στο κράμα αργιλίου ή το υψηλής αντοχής νάυλον. Το μεγάλο μέγεθος 508mm,
sheave κραμάτων αργιλίου 660mm μπορεί να ευθυγραμμιστεί με το νεοπρένιο. Το μεγάλο μέγεθος 660mm, 822mm, 916mm,
νάυλον sheave 1040mm μπορεί να ευθυγραμμιστεί με το νεοπρένιο.
